ZN69C-12(VS1）型12KV真空斷路器

產品描述

參數

產品概述

我公司生產的ZN69C-12系列真空斷路器，利用高真空度可靠的絕緣性能和優良的滅弧能力而設計的戶內式開關設備元件。斷路器符合 GB1984、DL/T403及IEC60056等標準的規定。在正常使用條件下，只要在斷路器的技術參數范圍內，它就可以保證安全、可靠地運行于相應電壓等級的電網中。作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。

產品特點

ZN69C-12真空斷路器可在工作電流范圍內進行頻繁的操作或多次開斷短路電流;機械壽命可高達30,000次，滿容量短路電流開斷次數可達50次。

ZN69C-12真空斷路器適于重合閘操作并有極高的操作可靠性與使用壽命。

ZN69C-12真空斷路器(普通型)采用了立式的絕緣筒防御各種氣候的影響;且在維護和保養方面，通常僅需對操作機構做階段性的清掃或潤滑。

ZN69C-12真空斷路器在開關柜內的安裝形式既可以是固定式，也可以是可抽出式的，還可安裝于框架上使用。

操動機構的結構

操動機構為彈簧儲能操動機構，一臺操動機構操作三相真空滅弧室。操動機構主要包括兩個儲能用拉伸彈簧、合閘儲能裝置、傳力至各相滅弧室的連板、拐臂以及分閘脫扣裝置，此外，在框架前方還裝有諸如儲能電動機、脫扣器、輔助開關、控制設備、分合閘按鈕、手動儲能軸、儲能狀態指

示牌、合分閘指示牌等部件。操動機構適用于自動重合閘的操作，并且，由于電動機儲能時間很短，同樣也能夠進行多次重合閘操作。操動機構彈簧有手動儲能和電動機儲能兩種儲能方式。

斷路器主體結構

斷路器主體部分導電回路設置在用絕緣材料制成的圓柱狀絕緣筒內。這種結構可以使得真空滅弧室免受外界環境影響和機械的損害。斷路器主體安裝在做成托架狀的斷路器操動機構外殼的后部。視使用場所情況，可在絕緣筒上增裝一個防塵蓋(作為附加裝置)，這種設計有助于防止閃絡的發生，并作為斷路器內部污穢的附加保護。在實際使用當中，額定電流1250A及以下等級在運行時可不必去除，額定電流1600A及以上等級運行時則必須去除。

安裝方式

手車式:

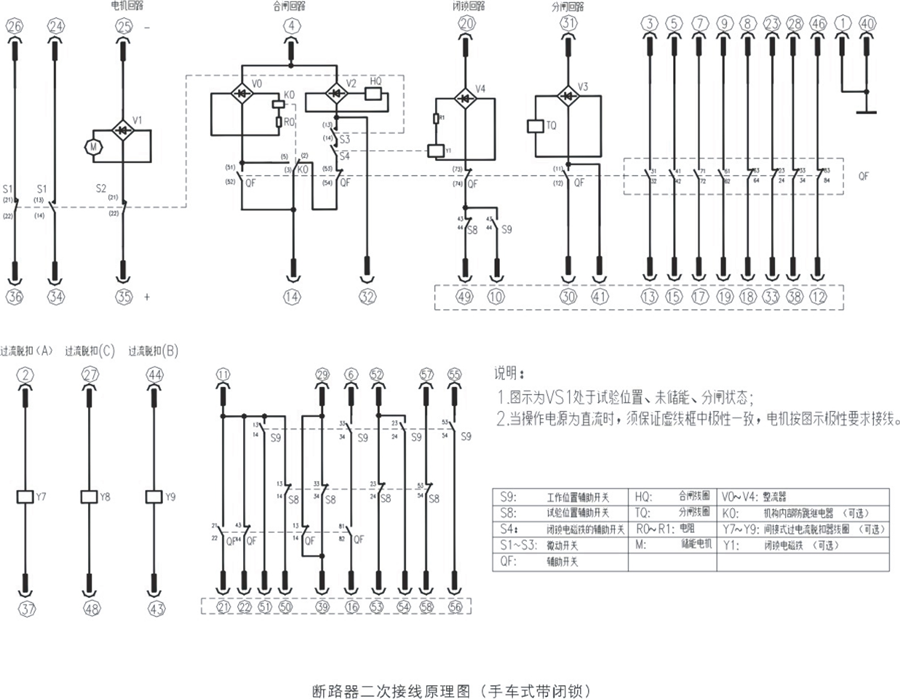

當斷路器用于非固定安裝場合時，應采用手車式結構。手車式斷路器推入柜內后可通過底盤車將斷路器從試驗位置搖進到工作位置，亦可由工作位置搖出到試驗位置。解鎖后可將手車由柜內拉出，將斷路器置于轉運車上，檢修非常方便。底盤車與斷路器及柜體之間具備安全的聯鎖裝置，通過底盤車上的輔助開關S8、S9保證了與斷路器之間可靠的電氣聯鎖。

固定式:

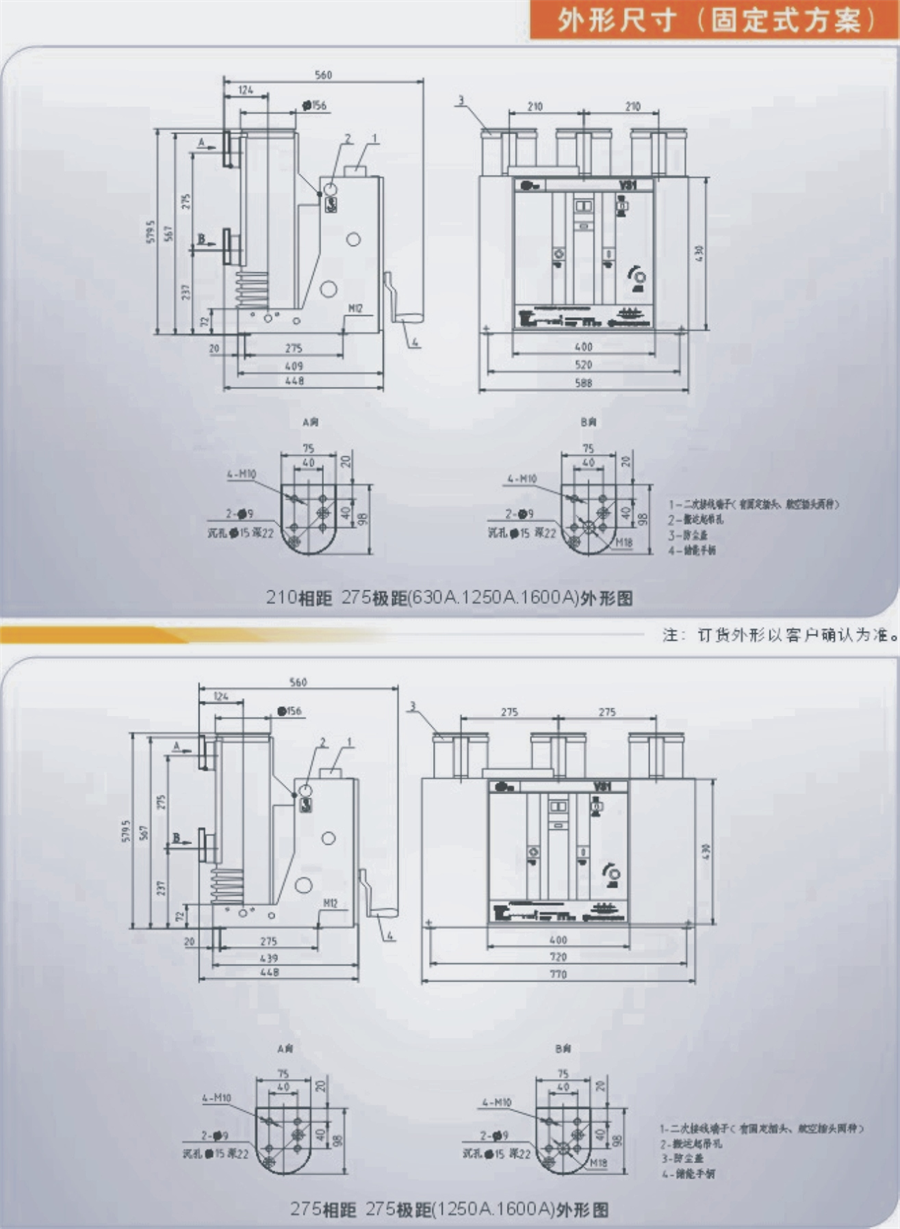

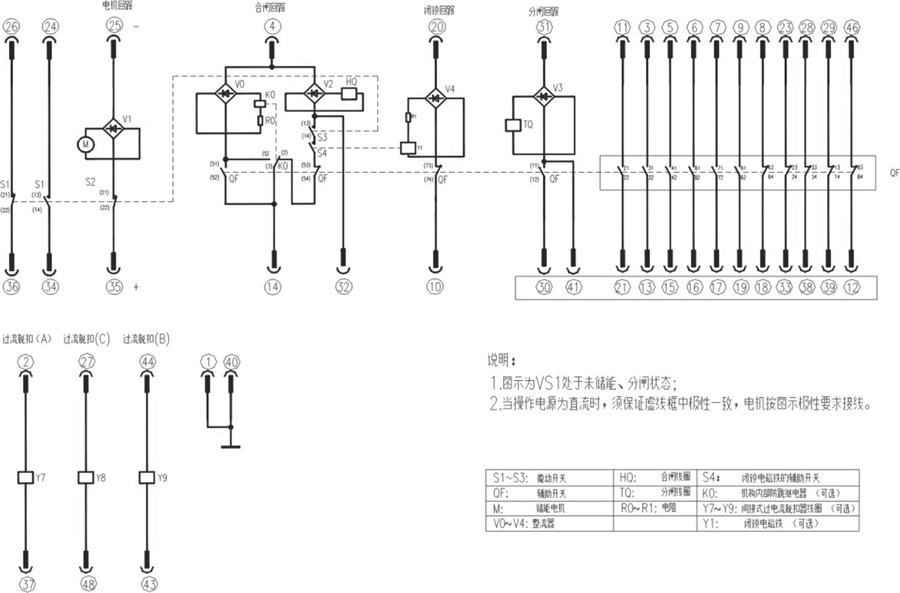

固定式斷路器可配合各型固定式開關柜，特別適合各種新建和改造項目。其出線方式有航空插頭接線和端子排接線兩種，在聯鎖方面具有機械聯鎖和電氣聯鎖功能可供用戶選擇

斷路器的技術數據

項目		單位	數據
額定電壓		KV	12
額定頻率		HZ	50
額定電流		A	630、1250、1600、2000、2500、3150、4000、5000
額定短路開斷電流		KA	20、25、31.5、40、50
額定短時耐受電流		KA	20、25、31.5、40、50
額定短路關合電流(峰值)		KA	50、63、80、100、125
額定峰值耐受電流		KA	50、63、80、100、125
額定短路持續時間		S	4
額定單個/背對背電容器組開斷電流		A	2
額定電容器組關合涌流		KA	12.5(頻率不大于1000HZ
額定絕緣水平	額定工頻耐受電壓	KV	42(相間及對地) 48(斷口)
	額定雷電沖擊耐受電壓	KV	75(相間及對地) 85(斷口)
額定操作順序		KV	自動重合閘: 分-0.3S-合分-180S-合分非自動重合閘: 分-0.3S-合分-180S-合分

分合閘機構電源額定電壓		V	AC: 110 , 220 DC: 110 , 220

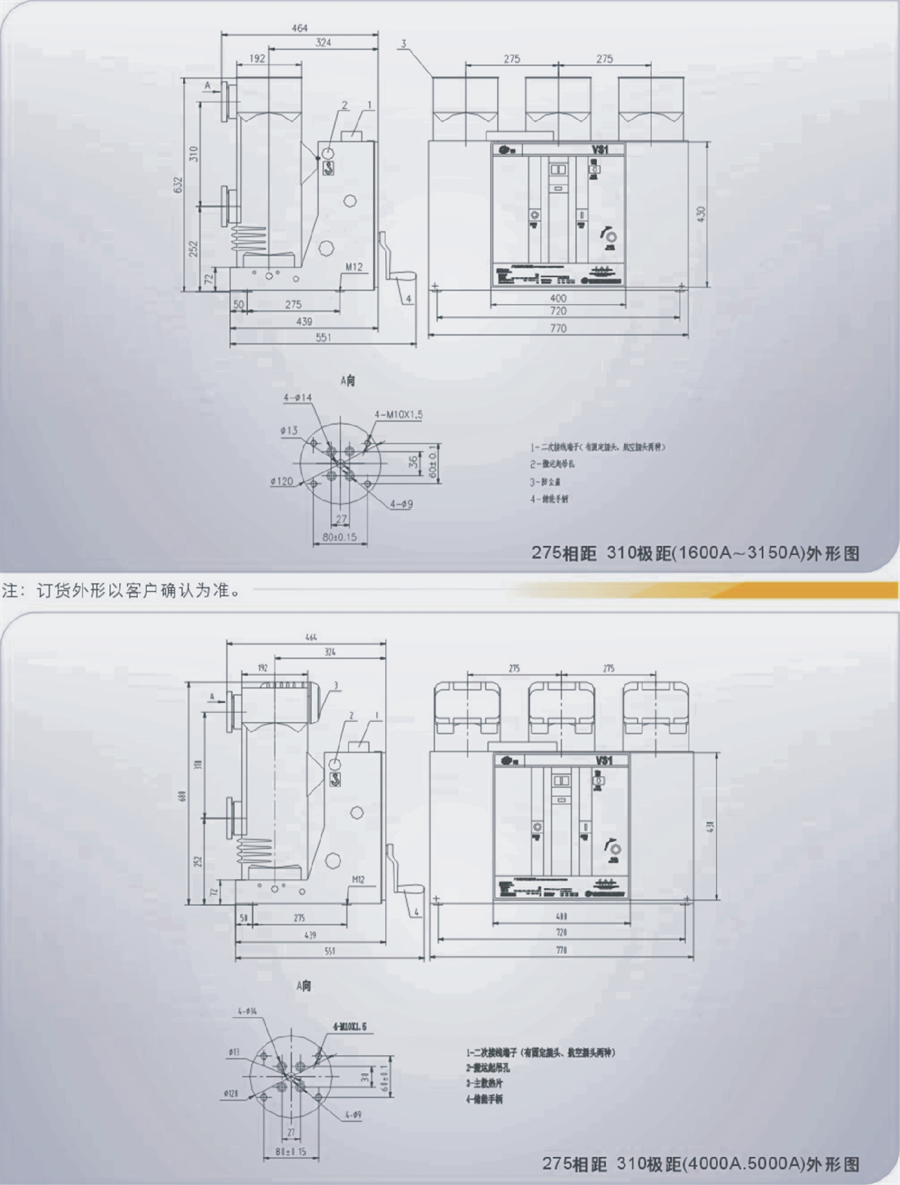

相間距離		mm	150、210、275

合閘時間: 30~70ms

分閘時間: 20~50ms

燃弧時間: ≤15ms

開斷時間: 35~60ms

脫扣器、閉鎖電磁鐵和輔助開關

名稱	電阻值Ω		消耗功率W
名稱	額定電壓220V	額定電壓110V	額定電壓220V	額定電壓110V
分閘脫扣器 TQ	198	33	244	367
合閘脫扣器 HQ	198	33	244	367
閉鎖電磁鐵 Y1	12500	2400	3.9	5.1
間接式過流脫扣器Y7~Y9	根據電流值可選(5A , 3.5A , 3A)		35~50
