XGN15-12型 12KVSF6倒側裝方式開關柜
產品概述及適用范圍
XGN15-12(SF6)12KV六氟化硫負荷開關環網柜(以下簡稱環網柜)是我公司根據我國供電要求開發設計的、環網柜可采用我公司生產的LEG(F)-12D SF6負荷開關盒FL(R)N-12DSF6負荷開關或ABB公司SFG SF6負荷開關。LEG(F)-12 Sf6負荷開關是國內僅有，且唯一的即可正操作也可測倒操作的負荷開關，該開關具有我公司兩項專利功能可視斷口觀察窗和密度顯示器。該環網柜操作方式多樣靈活，可與多種不同類型的開關配合，一次方案可供選型，更能滿足不同用戶的需求、該產品廣泛使用于戶外箱式變電站、戶外環網箱、戶外電纜分支箱、終端配電房、開閉所中。
正常使用條件
符合GB3906《3~40.5KV交流金屬封閉開關設備》
符合IEC298《交流金屬封閉開關設備》
技術參數
| 項目 | 單位 | 數據 | |
| 額定電壓 | KV | 12 | |
| 額定頻率 | HZ | 50 | |
| 額定電流 | A | 630 | |
| 額定短時耐受電流(4S) | KA | 20 | |
| 額定峰值耐受電流 | KA | 50 | |
| 額定短路開斷電流 | KA | 50 | |
| 熔斷器開斷電流（視熔斷器而定） | KA | 50 | |
| 非?；芈?min工頻耐壓 | KV | 2 | |
| 工頻耐 受電壓 | 相間、相對低 | 42 | |
| 斷口 | 48 | ||
| 雷電沖出 耐受電壓 | 相間、相對低 | 75 | |
| 斷口 | 85 | ||
| 防護等級 | 外殼為IP3X,隔室間為IP2X | ||
| 負荷開關滿容量開斷次數 | 次 | 100 | |
| 機械壽命 | 次 | 5000 | |
| 額定電流 | LEG(F.R)-12D | A | 200（視熔斷器而定） |
| FLRN36A-12D | A | 200（視熔斷器而定） | |
| LEG(F)-12D | A | 630 | |
| FLN36A-12D | A | 630 | |
結構特點
1、正裝式環網柜由柜體、負荷開 關，手動或電動操作機構、儀表室、 母線及其它電器和 輔助元件組成。開關及機構在柜體上 部，熔斷器在負荷 開關下部，廣泛適 用于高壓電纜下端 或后部出線方案。
2、側裝柜由柜體、負荷開關、手動或電動操作機構、儀表室、母線及其它電器和輔助元件組成。開關及機構在柜體中部，熔斷器在負荷開關上方，廣泛適用于柜頂或柜上側出線方案。
3、倒裝側操作方式環網柜開關及機構位于柜體中部，機構在右側，熔斷器在負荷開關上方，出線可采用電纜，母排與變壓器直接連接、體積小。維護面大，廣泛適用于終端箱變及終端用戶。
4、環網柜內配有我公司專利產品氣體密度顯示器。采用無縫焊接方式，結構簡單、可靠、無泄漏點，打破了國內外傳統的SF6壓力顯示理念，并可選密度故障接點。
5、環網柜內安裝的LEG(F)-12負荷開關配有可視斷口觀察窗，可直接觀察開關閘，分閘以及接地狀態，觀察窗直接與殼體澆注于一體故無泄漏點。
6、環網柜具有可靠的五防聯鎖，只有當開關處于接地位置，才能開啟下門更換高壓熔芯以及對電纜進行維護，只有關門后，才能分接地刀;只有分接地刀后才能合開關。
典型組合方案

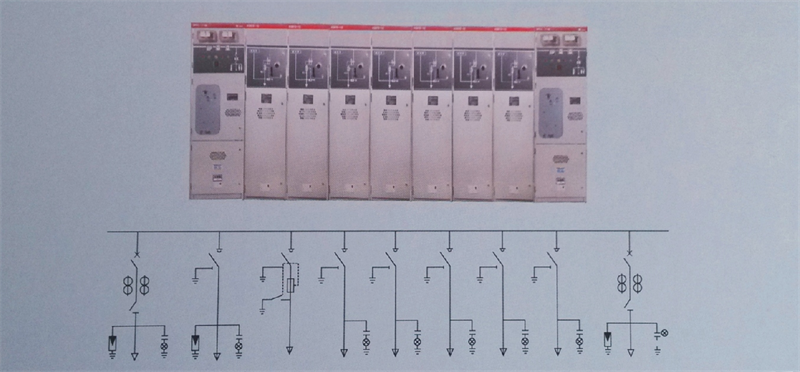

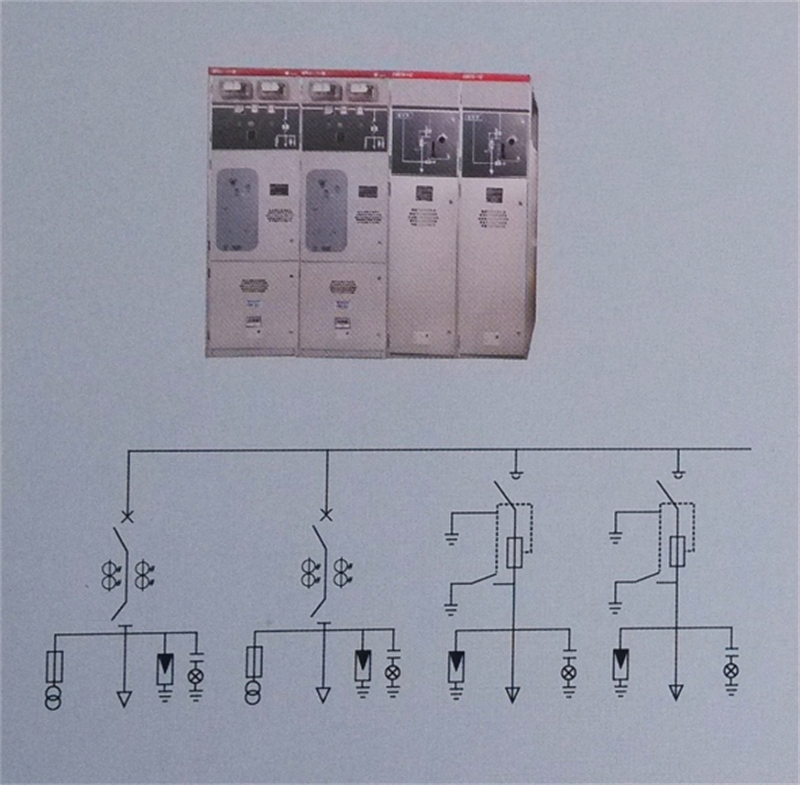

1、正裝操作方式

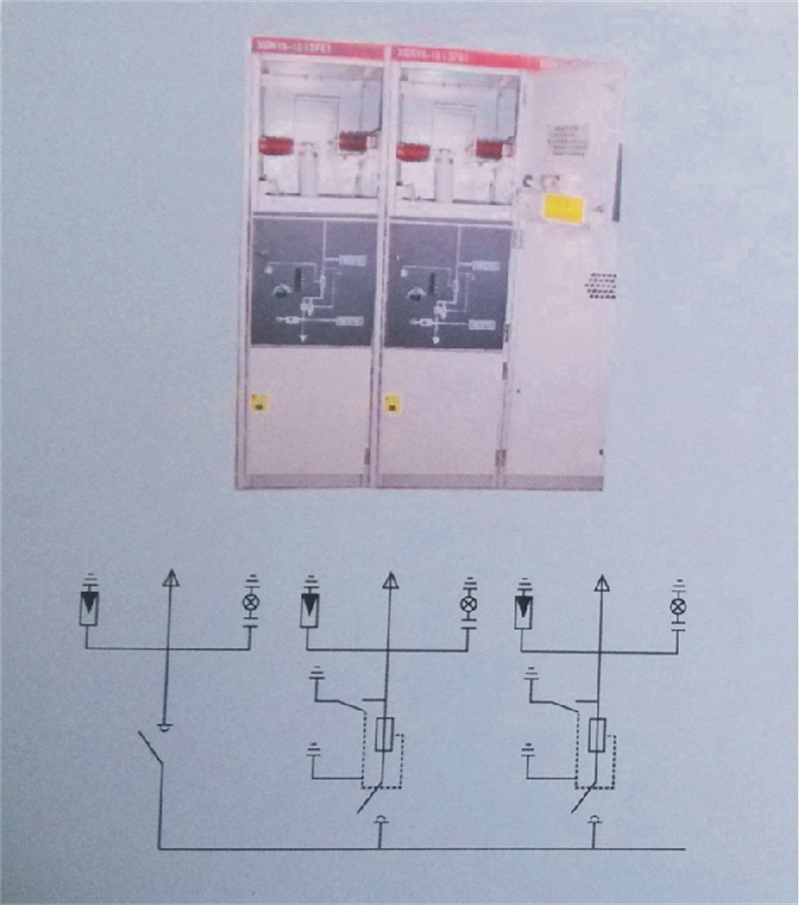

2、倒裝操作方式，可實現上進上出，廣泛用于高層樓宇地下室，免修電纜溝。

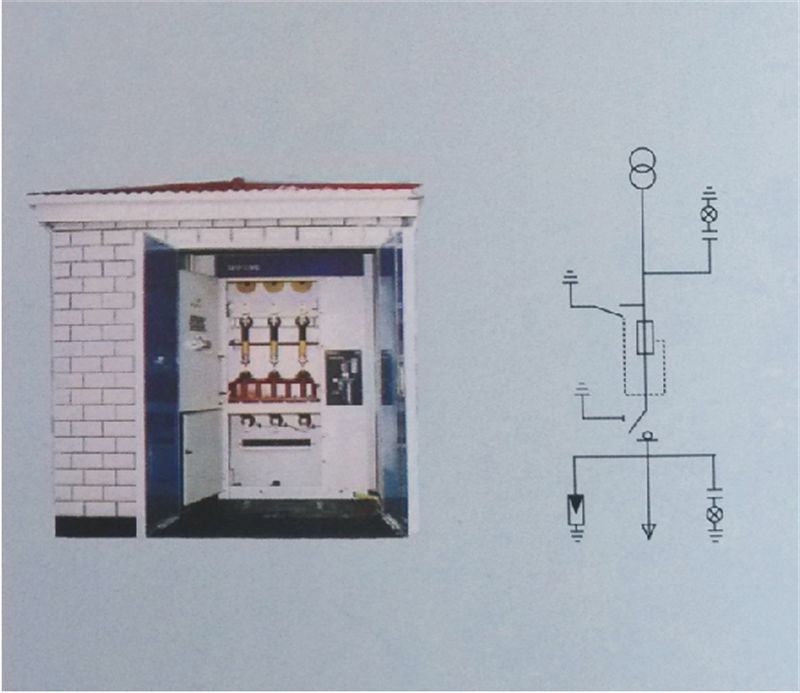

3、測倒操作方式用于終端箱式變電站中
4、與VS1真空斷路器配合，可進一步減小配電房使用面積。
5、與LEG(Z)-12縱向真空斷路器配合使用，可用于開閉所及負荷較大的終端用戶。

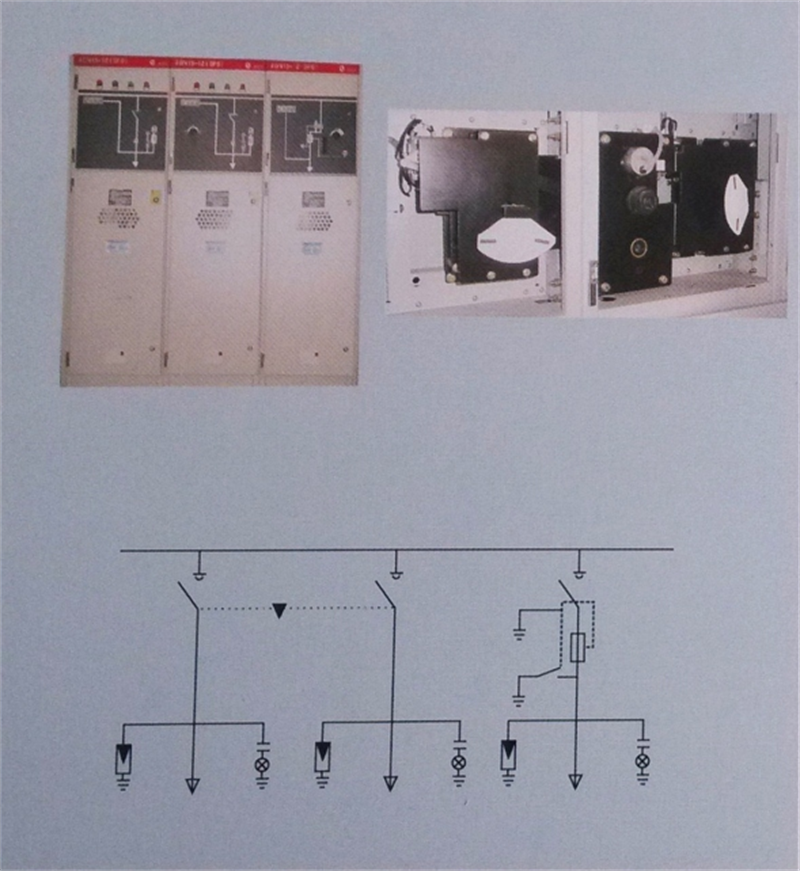

6、雙電源自投裝置采用單臺機構操作兩臺開關更可靠。
7、用于電纜分接箱中。

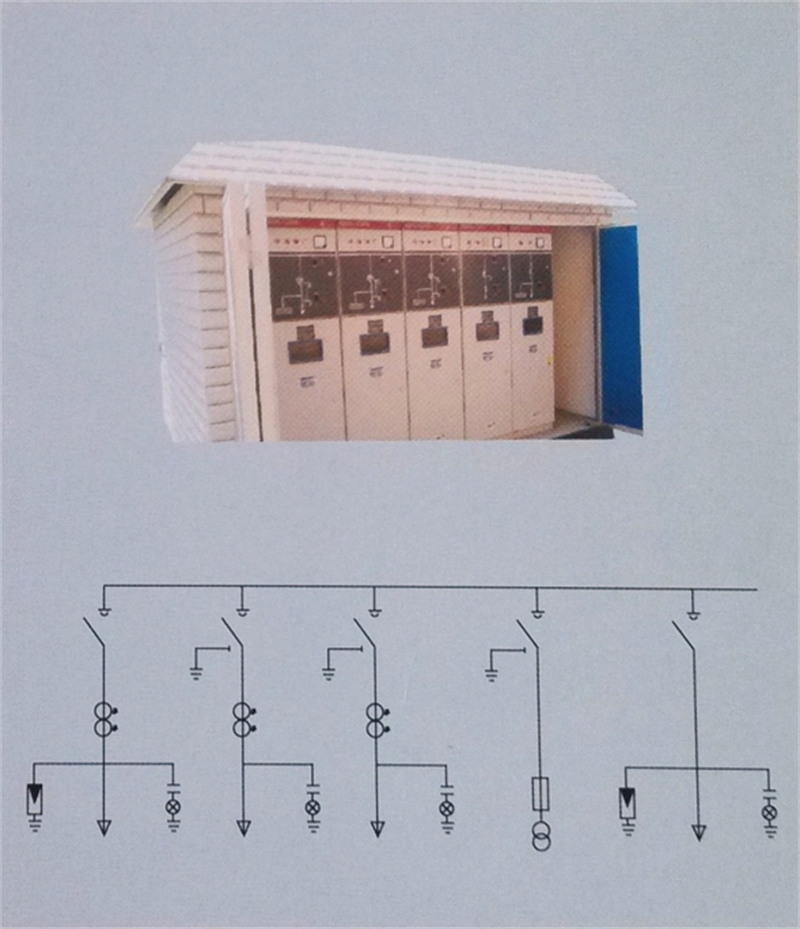

8、用于戶外環網箱中。
9、用于新型小區開閉所中。

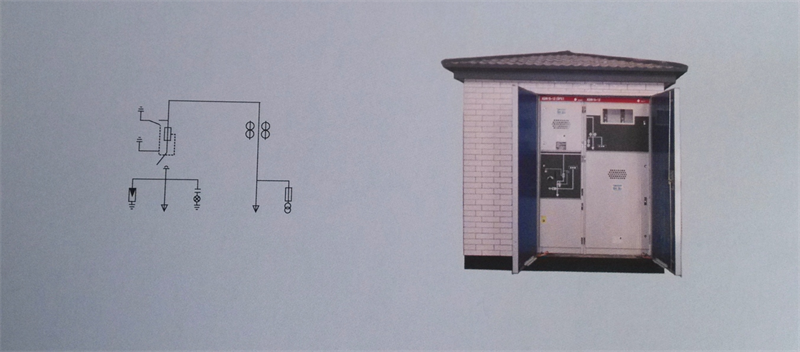

10、側裝柜與計量柜組合特別適用于終端箱變的單進線。
外形尺寸及安裝尺寸

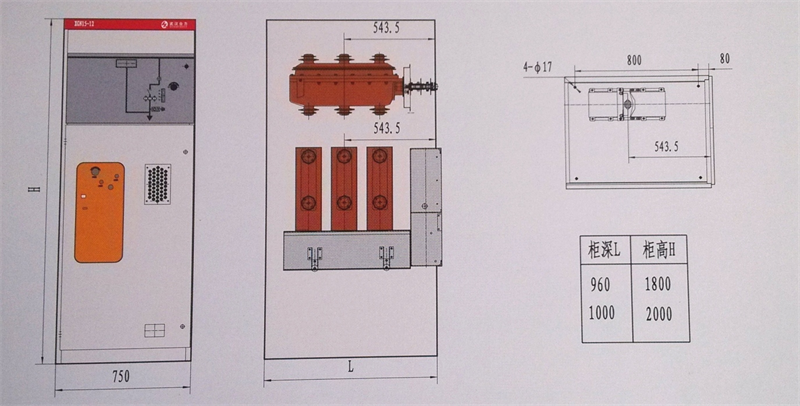

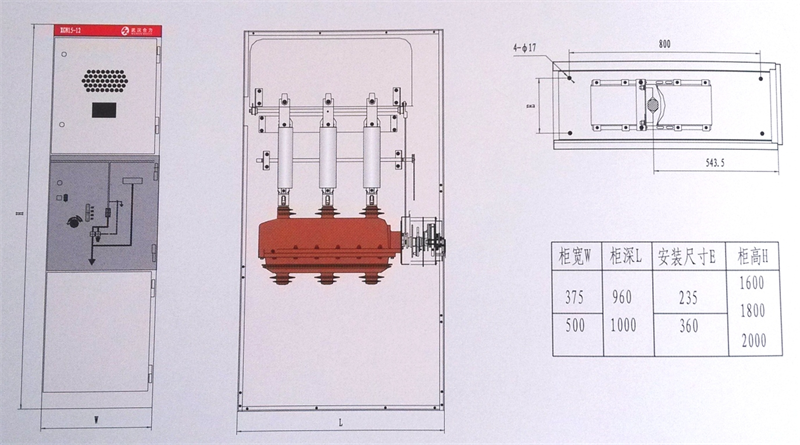

1、正裝柜外形尺寸及安裝尺寸
2、倒裝柜外形尺寸及安裝尺寸

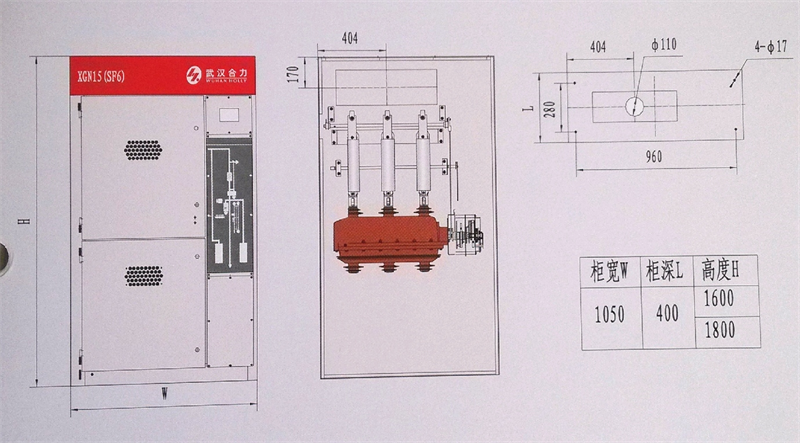

3、側倒柜外形尺寸及安裝尺寸

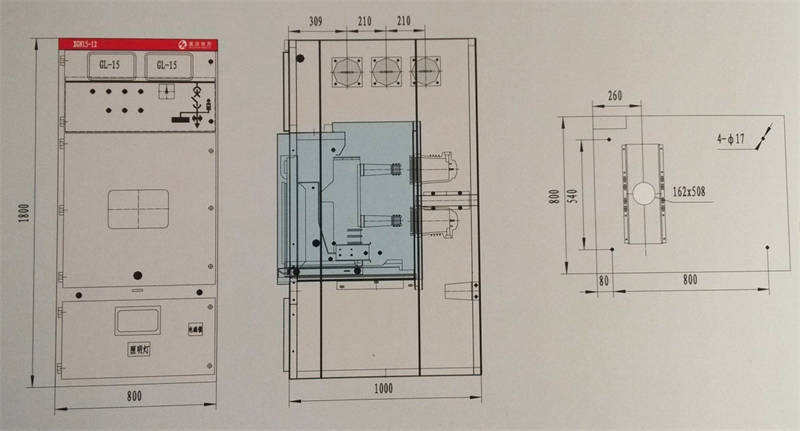

4、LEG(Z)縱向斷路器柜外形尺寸及安裝尺寸

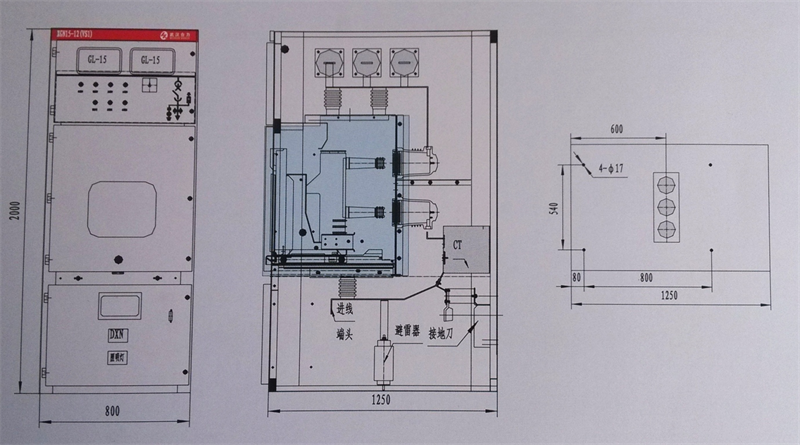

5、VS1斷路器柜外形尺寸及安裝尺寸

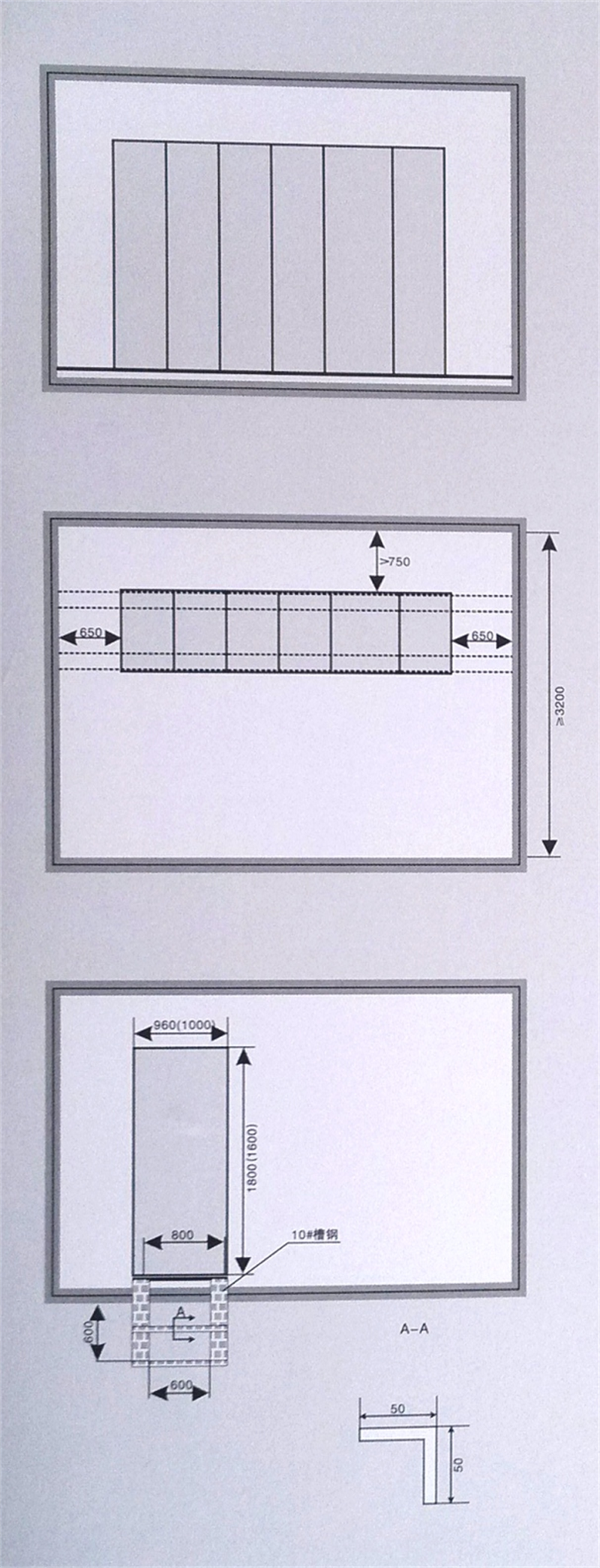

非靠墻安裝基礎施工圖
靠墻安裝基礎施工圖
