武漢市合力電器有限公司

　　在開關設備安裝使用前請先仔細閱讀本說明書

　

開關設備只能安裝在適合于電氣設備工作的戶內場所。確保由專職電氣人員進行安裝、操作和維護。必須保證現場電氣設備的聯接條件和工作規程的適用和安全性。有關開關設備的一切操作，都要遵守說明書中的相應規定。要特別注意說明書中標有這個危險標志的注意事項。不要超出開關設備在正常工作條件下的技術參數里規定的負載。說明書應放在所有與安裝、操作和維護有關人員能方便地拿到的地放。用戶的專職人員應對所有影響工作安全的事項負責，并正確管理開關設備。若對本說明書尚有疑問，我們將很樂意提供進一步的資訊。

　　1 總則

　　1.1 概述

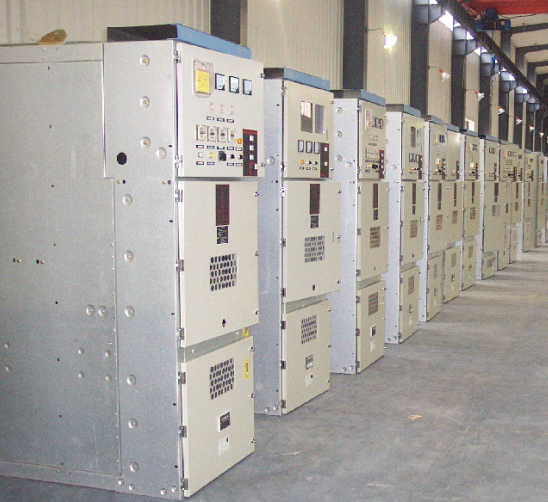

　　KYN28A-12鎧裝式金屬封閉開關設備(以下簡稱KYN28-12開關柜)適用于三相交流50Hz、7.2~12kV單母線及單母線分段電力系統，具有“五防”功能。開關柜的可移開部分可配置真空斷路器和真空接觸器等元器件。

　　1.2 標準和規范

　　KYN28A-12開關柜滿足IEC298，GB3906，DL404等標準。

　　開關柜外殼的防護等級為IP4X，當斷路器室門打開、手車移開時，防護等級為IP2X。

　　在系統的安裝和運行期間，要遵守所有相關的IEC規范及國家或地方相關的安全導則,還應考慮我公司提供的有關資料。

　　1.3工作條件

　　1.3.1 正常工作條件

　　KYN28A-12開關柜正常工作條件如下：

　　室內環境溫度：

　　最高溫度： +40°C

　　最大日溫差 ： 25 K

　　最低溫度： -25°C

　　室內環境濕度：

　　日平均相對濕度： 95%及以下

　　月平均相對濕度： 90%及以下

　　安裝場所的海拔高度 ： 1000m及以下

　　地震烈度: 0.2g m/s²

　　由于主回路中的開合操作在輔助和控制回路上所感應的共模電壓的幅值： ≤1.6KV

　　沒有火災、爆炸危險，沒有嚴重污穢及化學腐蝕的場所。

　　1.3.2特殊工作條件

　　對特殊工作條件，須向制造廠咨詢。制造廠與用戶應就特殊工作條件取得一致意見。

　　l 已考慮安裝場所的海拔高于1000m時，空氣介質強度的降低對絕緣水平的影響。

　　l 若環境溫度超出極限值，在母線和分支母線的設計上加以補償或限制載流量。在柜內安裝通風裝置將有利于開關柜的散熱。

　　1.3.3 注意事項：

　　若開關柜運行地區的濕度較高，溫度波動速度較快且幅度較大，開關柜在這種氣候環境下運行，就有凝露的危險，因此開關柜在備用和運行狀態下，用戶應保證加熱器全天侯投入!但在大電流運行中，可以不投入。

　　2技術數據

　　2.1 開關柜電氣參數

　　2.2 耐內儀用部故障電弧性能

　　KYN28A-12開關柜在設計上已考慮到開關柜內部故障電弧的問題，根據GB3906和IEC298進行了嚴格的試驗，能有效地保證設備及操作人員的安全。

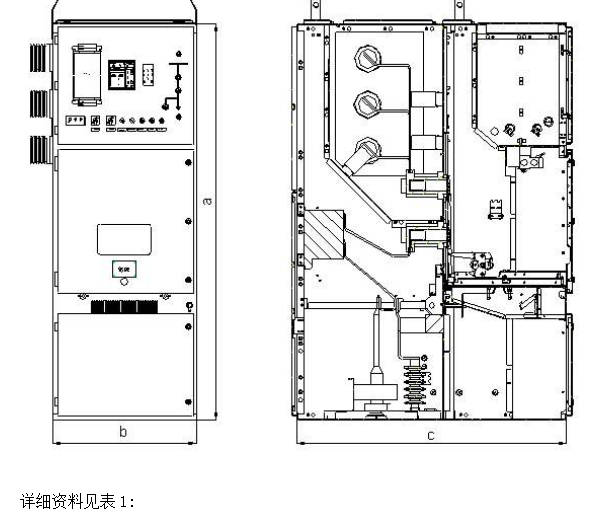

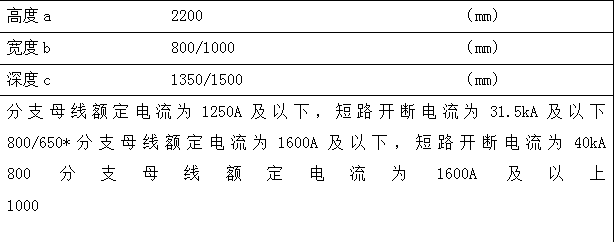

　　2.3外形尺寸和重量外形尺寸

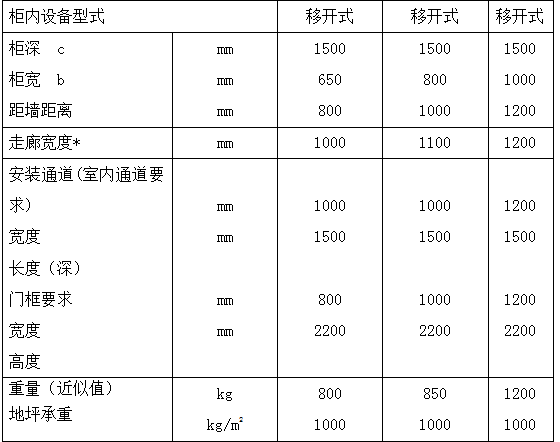

　　  表1 安裝要求的尺寸及柜體重量

　　*取決于最大柜寬

　　3 開關柜結構概述

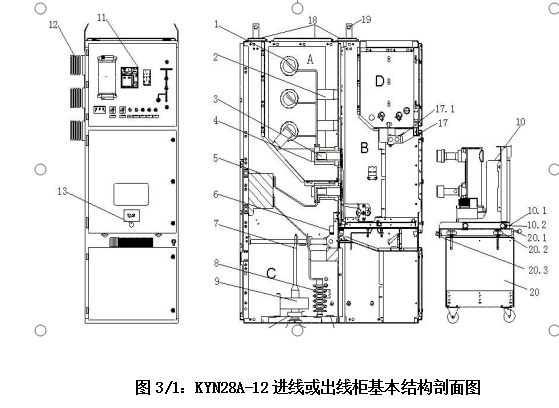

　　3.1基本結構(圖3/1)

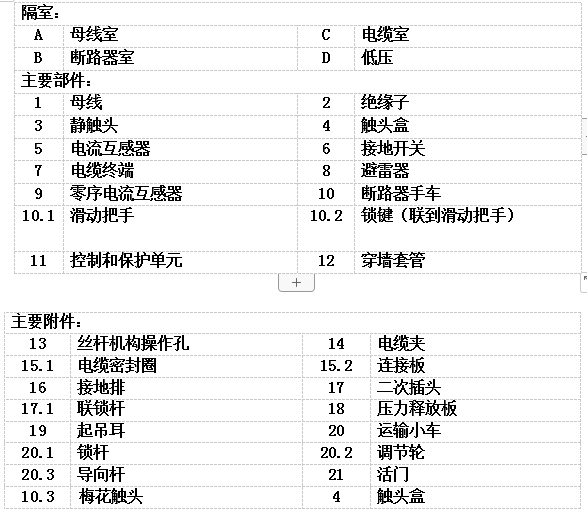

　　開關柜由固定的柜體和真空斷路器手車組成，這是它的基本結構。開關柜及安裝的電氣元件見圖3/1。進線柜或出線柜是基本柜方案，并有派生方案，如母線分段柜或計量柜等。此外，尚有配置固定式負荷開關、真空接觸器手車、隔離手車等方案。開關柜靠墻或面對面安裝。結構細節和柜內安裝設備，可見訂貨文件。

　　3.2外殼和隔板

　　開關柜的外殼和隔板由優質鋼板制成，具有很強的抗氧化、耐腐蝕功能，且剛度和機械強度比普通低碳鋼板高。三個高壓室的頂部都裝有壓力釋放板。出現內部故障時，高壓室內氣壓升高，由于柜門已可靠密封，高壓氣體將沖開壓力釋放板釋放出來。相鄰的開關柜由各自的側板隔開，拼柜后仍有空氣緩沖層，可以防止開關柜被故障電弧貫穿熔化。低壓室D裝配成獨立隔室，與高壓區域分隔開。隔板將斷路器室B和電纜室C隔開，即使斷路器手車移開(此時活門會自動關閉)，也能防止操作者觸及母線室A和電纜室C內的帶電部分。卸下緊固螺栓就可移開水平隔板，便于電纜密封終端的安裝。

　　3.3開關柜內的小室

　　斷路器室(見附圖3/1，3/3，3/5，3/6)

　　斷路器手車裝在有導軌的斷路器室B內，可在運行、試驗/隔離兩個不同位置之間移動。當手車從運行位置向試驗/隔離位置移動時，活門會自動蓋住靜觸頭，反向運行則打開。手車能在開關柜門關閉的情況下操作，通過門上的觀察窗可以看到手車的位置、手車上的ON(斷路器合閘)/OFF(斷路器分閘)按鈕、合分閘狀態指示器和儲能/釋放狀況指示器。

　　斷路器手車

　　手車可采用手動進行移動?？蚣苡珊辖痄摪迤囱b而成，上面裝斷路器和其他設備。具有彈簧觸頭系統的觸臂裝在斷路器的極柱上，當手車插入到運行位置時起電氣聯接作用。手車于開關柜之間的信號、保護和控制線，用一個控制線插頭聯接。手車剛插入開關柜就固定在試驗/隔離位置，同時也可靠地聯接到開關柜的接地系統。手車的所在位置，能通過觀察窗或裝在低壓室面板上的手車電氣位置指示器看到。

　　除真空斷路器外，手車可配真空接觸器、隔離裝置和計量設備等。

　　母線室

　　母線從一個開關柜引至另一個開關柜，通過分支母線和套管固定。矩形的分支母線直接用螺栓聯接到主母線上，不需任何聯接夾。所有母線和分支母線都用熱縮套管覆蓋。套管板和套管將柜與柜之間的母線隔離起來，并有支撐作用。對電動應力大的開關柜，一般需要這種支持。

　　電纜室(圖3/1)

　　電流互感器和接地開關裝在電纜室后部。電纜室也可安裝避雷器。當電纜室門打開后，有足夠的空間供施工人員進入柜內安裝電纜(最多可并接6根)。蓋在電纜入口處的底板可采用非導磁的不銹鋼板，是開縫的，可拆卸的，便于現場施工。底板中穿越一、二次電纜的變徑密封圈開孔應與所裝電纜相適應，以防小動物進入。

　　對于濕度較大的電纜溝，建議用防火泥、環氧樹脂將開關柜進行密封。

　　低壓室(圖3/1、3/2)

　　開關柜的二次元件裝在低壓室內及門上?？刂凭€線槽空間寬裕，并有蓋板，左側線槽用來引入和引出柜間連線，右側線槽用來敷設開關柜內部連線。低壓室側板上有控制線穿越孔，以便控制電源的聯接。

　　3.4防止誤操作的聯鎖/保護

　　具備一系列的聯鎖裝置，從根本上防止出現危險局面和可能引起嚴重后果的誤操作，因此有效地保護了操作人員和開關柜。聯鎖裝置地功能如下：

　　Ø 斷路器和接地開關在分閘位置時，手車能從試驗/隔離位置移動到運行位置。在這種分 閘狀態下，反向移動也行(機械聯鎖)。

　　Ø 手車已完全處于試驗或運行位置時，斷路器才能合閘(機械和電氣聯鎖)。

　　Ø 手車在試驗或運行位置而沒有控制電壓時，斷路器不能合閘，僅能手動分閘(電氣聯鎖)。

　　Ø 手車在運行位置時，控制線插頭被鎖定，不能拔出。

　　Ø 手車在試驗/隔離位置或移開時，接地開關才能合閘(機械聯鎖)。

　　Ø 接地開關關合時，手車不能從試驗/隔離位置移向運行位置(機械聯鎖)。

　　在手車和/或接地開關操動機構上安裝附加聯鎖裝置，如閉鎖電磁鐵，用戶在訂貨時應提出要求。

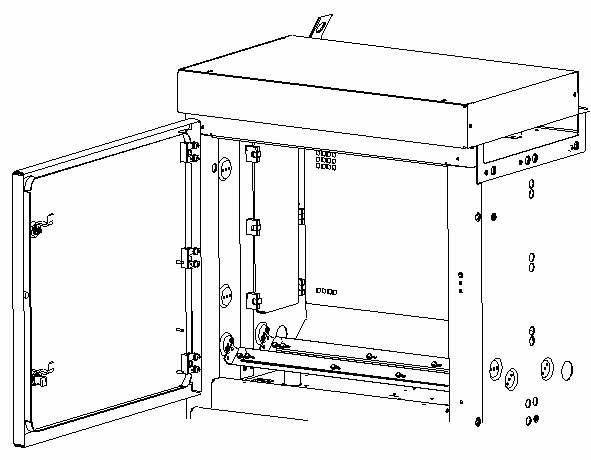

　　圖3/2低壓室內部視圖，端子排座可向上旋轉以便輔助開關安裝，控制線的布線和接線

　　4運輸和保管

　　4.1交付條件

　　除了根據訂單檢查外，裝配好的開關柜還應遵照相應的IEC 298及GB3906有關規定進行出廠試驗，校核結構和功能的正確性。母線、緊固件和附件是單獨包裝的。

　　4.2包裝

　　開關柜的包裝按具體情況的要求作相應的調整，如航海包裝或不包裝。特別是海上運輸，即使是裝在集裝箱內，也應用塑料薄膜袋將開關柜封裝起來，放入合適的干燥劑以防受潮。

　　4.3運輸

　　通常由單臺開關柜組成運輸單元，例外情況下，可由開關柜小組或背靠背安裝的開關柜組成運輸單元。每臺開關柜都裝有4個吊耳。(見圖5/1，5/2)

　　

開關柜應直立運輸，必須采取保護人員和器材的安全措施，用下列工具之一，才能進行裝載工作：



　　Ø 吊車，叉車或人工起吊架。

　　Ø 用吊車裝載

　　Ø 吊繩應有足夠的承載能力，吊鉤開啟寬度應≥30mm。

　　Ø 聯接吊鉤的繩子和水平線之間的角度應保持在60°以上。

　　Ø 起吊開關柜時，允許吊耳有相應的彎曲。

　　4.4交貨和中間保管

　　開關柜到達現場時，收貨人有責任(但不限于)做如下工作：

　　Ø 通知我公司現場服務工程師去參加開箱驗收工作。

　　Ø 檢查到貨完整和損壞與否。開關柜的標記及合格證是否正確齊全，有無說明書。如有懷疑，則開封檢查。如果需要中間存儲時，還要放入干燥劑，重新密封。

　　Ø 詳細記錄任何短缺、缺陷和運輸損傷，并及時通知有關機構。

　　請注意，中間保管應放置在對開關柜和安裝材料沒有任何傷害的場所。

　　開箱程序如下：

　　首先拆開包裝箱的頂板，再拆開四周的側板，最后卸掉開關柜與底盤聯接的螺栓。請注意，所拆下的各個內六角螺栓應復裝在開關柜原處，并應檸緊。利用柜頂的四只吊耳，將開關柜垂直吊起使其與底盤脫離。而后將底盤移去，在柜底放入滾桿，再利用木棒緩慢撬動，使開關柜移到安裝或暫置位置。注意在移動過程中，不得有較重的撞擊與振動。

　　簡易包裝或不包裝的開關柜

　　Ø 儲藏室應干燥，通風良好。

　　Ø 室內溫度不低于-25°C

　　Ø 沒有其他危害性的環境影響。

　　Ø 開關柜應直立存放。

　　Ø 開關柜不能堆疊。

　　Ø 不能拆除或損壞包裝。

　　Ø 未包裝的開關柜，用塑料薄膜松散地遮蓋以免弄臟。必須保持空氣流通以防腐蝕。

　　Ø 有規律地按時進行凝露檢查，直至安裝工作開始。

　　具有適于航海包裝和內部包有保護薄膜的開關柜：

　　Ø 運輸單元存放在干燥，防潮防損壞的地方。

　　Ø 檢查包裝有無破損。

　　Ø 從包裝之日算起，超過保管期限時，包裝的保護功能可能會喪失，若還需存放，則要采 取適當措施。

　　5 開關柜的現場安裝

　　為了保證正確安裝程序和最高安裝質量，開關柜的現場安裝應由經特殊培訓的專職人員來進行，也可通知我公司派工程師去現場負責指導和監護。

　　5.1安裝現場的一般要求

　　配電室的土建工程必須完工經過驗收后，并配備照明和安裝用電源，通風裝置。配電室應干燥、整潔、空氣流通，門能上鎖，以及事先做好穿墻孔和電纜溝等必要的準備工作。電纜溝應按各地電纜工區的具體要求施工。示意圖5/5供參考。配電室的天花板高度不應低于3000mm，必須保證滿足IEC規定的戶內開關柜工作條件，包括戶內溫度條件。

　　5.2配電室平面布置基本方案

　　KYN28-12開關柜有雙面維護和單面維護兩種方式。KYN28-12開關柜可以靠墻安裝，以節省占地面積，但如果條件許可，仍建議設計配電室平面布置時，按雙面維護考慮，使開關柜后蓋板到隔墻之間以及開關柜兩側到隔墻之間均留出適當的安裝維修通道。

　　開關柜距墻要留有足夠寬的通道，對安裝運行和維護都較方便。若開關柜是雙排面對面布置，兩排開關柜之間距離建議不小于2500mm。

　　5.3基礎

　　將開關柜安裝在配電室地板上的基礎框架或升高的輔助地坪上，是比較合適的。當敷設基礎時，應遵守GB規定，尤其是直線度和平面度的允許公差，這是開關柜安裝完美的先決條件。開關柜基礎的施工應符合電力建設施工及驗收技術規范中有關條款的規定。

　　5.3. 1以配電室地板作為基礎

　　開關柜數量少，重量較輕時，可直接安裝在配電室地板上。要求安裝處的地板非常平坦并有足夠的承載能力。如果需要，在安裝調整時可在開關柜下面插入合適的墊片。

　　5.3.2混凝土地坪上的基礎框架(圖5/5)的安裝

　　如圖5/5所示，開關柜的基礎框架埋設一般要求采取二次澆灌的方法，完成土建施工之后進行基礎框架埋設。建議由電氣安裝單位承擔基礎框架的制作和埋設。具體工程的基礎框架應根據設計部門按制造廠的要求繪制的圖紙加工。

　　土建施工時開關柜基礎標高應考慮預留基礎框架槽鋼的高度，并略有余量，見圖5/6。沿框架寬度方向間隔1至1.5米預埋錨固鋼板。

　　基礎框架是由槽鋼及角鋼焊接組成的框架結構，框架的基本尺寸要求見圖5/6，對槽鋼的高度無硬性要求，可以選用[5號或[8號槽鋼。基礎框架縱向槽鋼的外延距離應與開關柜本體框架的尺寸一致。

　　土建基礎工程完成后，由電氣安裝單位將加工好的基礎框架放在基礎平面上進行基礎框架安裝。用鋼墊片調整。使用鋼帶尺及水平儀校準框架水平及垂直方向的尺寸，要求水平誤差不超過每米1毫米，總誤差不超過3毫米。并要求基礎框架的頂面應高于配電室最終地坪標高約3至5毫米。不允許框架標高低于最終地坪高度。校準后將框架連同調整墊鐵一齊焊接在預埋的錨固鋼板上。最后進行二次灌漿完成基礎框架的埋設。如圖5/5和5/6。在安裝階段，基礎框架不應受到撞擊或壓力。基礎框架進行錨固及二次澆灌之前應履行必要的驗收程序。

　　5.4 現場安裝(圖5/1到圖5/6)

　　使用強度等級不低于8.8的標準螺栓，對應的擰緊扭矩如下：

　　螺栓 d681012

　　擰緊力矩 10255085

　　注：不加任何潤滑油

　　按開關柜布置圖給定的排列次序，將開關柜運至待安裝位置。

　　開關柜全部拼接好后，用地腳螺釘或焊接方式將其固定在基礎框架上，當開關柜數量超過10臺時應考慮從中間位置開始安裝。首先將中間的兩臺開關柜就位，將開關柜移到基礎框架上，校準水平和垂直等相關尺寸，然后將兩臺開關柜拼接起來。拼接程序如下：

　　先將斷路器手車從“工作”位置搖出到“試驗/隔離”位置，打開斷路器室門板，取下斷路器手車的控制線插頭，再將維修小車推到柜前，調整其工作平臺高度合適后，對準定位銷孔位，將維修小車插入柜身并鎖定。兩手握住斷路器手車的把手，朝里扳動收取定位銷，同時朝外拉斷路器手車到維修小車上。到位后松開把手，使斷路器手車鎖定在維修小車上。手握維修小車前方的鎖定把手，向左扳動，使維修小車的鎖定與柜體脫離。這時可以輕易的將斷路器手車移至安全地帶妥善保管。作這種移動時，不應直接推在斷路器手車上，而應直接推維修小車。推動維修小車時應行動緩慢，并隨時注意地坪是否有阻擋或凹凸不平處，嚴防斷路器振動或傾翻。接著打開開關柜電纜室門板。開電纜室門時，如有閉鎖存在，則按6.2.5操作。隨后卸下開關柜的后蓋扳。首先卸開后蓋板頂部用來固定壓力釋放板的三只尼龍，而后卸下后蓋板兩側共14只固定螺栓，這時后蓋板就可以卸下來并移開。

　　開關柜拼接前應卸下開關柜頂部的4只吊耳及其固定螺釘，拼柜前還應檢查母線室的隔板或壓條及提升柜的隔板是否都已安裝正確。拼柜工作是把左右兩臺開關柜用10只M10*35內六角螺栓栓緊起來。開關柜上、下右側板后的10只拼柜用的拉鉚螺母都在出廠前準備好了?，F場安裝時只需把開關柜對齊找正，從開關柜的左側把拼柜螺栓擰入鄰柜相應的拉鉚螺母上，首先將10只螺栓都就位，用手擰入，然后用扳手逐個擰緊，操作十分簡單。

　　重復上述程序，將整排開關柜一臺臺拼接在一起。最后將后蓋板及控制電纜槽蓋板都復裝原位。

　　5.5 母線的安裝聯接

　　Ø 對帶母線隔板的開關柜，安裝套管。

　　Ø 用清潔、干燥的軟布擦拭母線，檢查絕緣是否有損傷。按7.2節所述，清除油脂和粘附的污物。

　　Ø 母線安裝前應清點母線安裝所需的各項附件。包括矩形母線，M10內六角螺釘、碟形彈簧墊圈、螺母、端部支撐架及絕緣罩等。

　　Ø 請注意：不同寬度的開關柜相鄰拼接時，其三相母線的長度是各不相等的，在清點母線時，應特別留意!

　　Ø 主母線安裝前應先卸下開關柜頂部的壓力釋放板，這些釋放板和螺釘都應妥善保管。

　　Ø 分支母線與主母線的聯接采用四只不低于8.8級M10內六角高強度螺栓聯接，螺栓的兩端都必須加碟形彈簧墊片。注意，碟形彈簧墊的喇叭口必須朝向導電體。

　　Ø 主母線安裝一般也是從中間的開關柜開始，朝兩側逐臺聯接。首先將最低相的母線按順序逐根安裝就位，將螺栓、墊圈和螺母都裝好，用手擰緊。待該相母線都安裝就位后，再使用套管扳手及扭力扳手按順序將每根螺栓擰緊，主母線螺栓的緊固扭力為50牛頓.米。建議每只螺栓用扭力扳手檢查后應作好記號，避免遺漏。在母線終端，栓接支撐板(支撐絕緣罩用)。待該相主母線螺栓鎖緊后，安裝絕緣罩，用同樣的方法再安裝中間相，最高相的母排，最后復裝壓力釋放板。

　　Ø 如遇上母線橋安裝，請參照相應的總裝圖及零件明細表。

　　5.6 電力電纜和控制電纜的聯接

　　電纜的聯接必須按各地電纜工區施工要求進行。下列程序供參考。

　　Ø 引入電力電纜，在預定長度剝開。

　　Ø 按制造廠的說明書安裝電纜終端。

　　Ø 根據電纜芯直徑，在減振密封圈上開相應尺寸的圓孔。

　　Ø 將電纜穿過底板和減振密封圈，接上接線端子，套入熱縮套管，接到電纜聯接點上。

　　Ø 加熱熱縮套管，使其收縮，將電纜芯的裸露部分覆蓋起來。

　　Ø 安裝底板，蓋緊減振密封圈，用電纜夾夾緊電纜。

　　Ø 將控制電纜送進左側控制線槽(圖5/2)

　　Ø 剝去電纜套，將電纜固定在線槽頂部。將端子排框架向上旋轉，把控制電纜芯引入低壓室D內。

　　Ø 按照接線圖，將控制線接到端子排對應的端子上。

　　Ø 用套管通過孔(圖5/3)將控制線引到相鄰的開關柜。

　　5.7接地銅排的聯接

　　將相鄰開關柜的接地銅排相互聯接起來，形成統一的接地主母線。開關柜出廠時已把用來互連的短的聯接銅排臨時固定在主接地銅排的右側。安裝時將互連銅排卸下，穿越柜間預留的長方孔，固定在相鄰兩柜的主接地銅排上。開關柜接地主母線與配電室接地網的聯接可通過聯接電纜來實現，接地電纜從開關柜的控制電纜預留孔引入，接地電纜通過接線端子與接地銅排連接。

　　5.8安裝工作的收尾

　　Ø 檢查開關柜的油漆是否損壞，有則修補(見第7.3.1節)。

　　Ø 檢查螺栓聯接，特別是在現場安裝的母線和接地系統的螺栓，必須全部擰緊。

　　Ø 仔細清潔開關柜。

　　Ø 重新裝好在安裝和接線期間拆除的蓋板。

　　Ø 將斷路器手車插入開關柜。

　　Ø 檢查隔離觸子和聯鎖機構是否靈活，在需要的地方重新上Isoflex Topes NB52潤滑劑。

　　6 開關柜的運行

　　只能由訓練有素的專職人員來執行相關的工作和操作程序。他們通曉開關柜，重視GB和IEC的相關標準要求以及其它專門機構和地方規定的有關安全規程，工作規程和使用說明。

　　6.1 起動

　　6.1.1準備工作

　　在接通高壓電源之前，應完成下列工作：

　　Ø 應認真核對開關柜銘牌所標技術數據與運行電力線路所要求的技術數據是否一

　　致;

　　Ø 檢查元件如斷路器、可移開單元、絕緣件等;

　　Ø 檢查主接地母線和柜外變電站接地導體的聯接是否可靠。

　　Ø 檢查表面油漆是否損傷，若有，則按第7.3節的指導修補。

　　Ø 移去柜內所有剩余材料，不相干的物體和工具。

　　Ø 用清潔、干燥、不掉廢絲的軟布擦拭柜體和絕緣件以及柜門內側的密封條等。按 7.2節指導，擦去粘附的灰塵和油脂。

　　Ø 重新安裝在安裝、接線和試驗期間拆除的蓋板。

　　Ø 檢查斷路器極柱蓋(對大電流斷路器不安裝)的安裝是否正確。

　　Ø 卸掉斷路器極柱上的運輸蓋(當貼有此指示標志時)。

　　Ø 如果需要，按IEC 298或GB3906進行回路工頻耐壓試驗。試驗中應特別注意電壓互感器和電纜等。

　　Ø 確認各門板已鎖緊。

　　Ø 接通輔助控制電源。

　　Ø 用手動或電動控制方式，進行開關裝置的操作試驗。

　　Ø 在不用力的情況下，檢查機械和電氣聯鎖的有效性。

　　Ø 對開關柜的保護裝置進行整定，用測試設備檢驗其功能。

　　Ø 培訓當地的操作人員，使其了解開關柜正常操作的基本細節。

　　Ø 檢查運行準備情況和裝置電氣系統的開關狀態。

　　根據責任的規定，可能有必要檢查開關柜鄰近區域的下列設備：動力電纜，輔助電纜，輔助電源，遠方控制系統，接地系統，配電室設備、配電室的狀況等。

　　6.1.2起動

　　Ø 按使用條件規定，提前48小時投入加熱器。

　　Ø 遵守所有相關的安全規程。讓柜內的斷路器和負荷開關全部處于斷開位置。

　　Ø 拆除危險工作區域內的接地線和短接線。

　　Ø 饋電電纜通電。

　　Ø 按正常程序給開關柜送電，觀察信號和指示器。

　　Ø 有幾路進線和幾個開關柜組時，要檢驗相序(見第6.3.2節)。

　　Ø 依靠所接的高壓電源，進行所有的測量并檢查所有功能。

　　Ø 注意任何異常情況。

　　6.2 開關柜的操作(圖6/1)

　　所有的操作都在開關柜的門關閉時進行。

　　6.2.1斷路器手車

　　手動將手車從試驗/隔離位置插入到運行位置。

　　Ø 將控制線插頭插入控制線插座。

　　Ø 確認斷路器處于分閘位置(若未分閘就分閘)。

　　Ø 將手柄插入到絲桿機構的插口中。

　　Ø 順時針方向轉動曲柄，直到轉不動為止(約20轉)。這時手車處于運行位置。

　　Ø 觀察位置指示器。

　　Ø 拔出手柄，其間不應轉動，以免手車位置外移，開關不到位，而影響指示與控制。

　　注意：

　　手車不允許停留在運行位置和試驗/隔離位置之間的任何中間位置。

　　手動將手車從運行位置移到試驗/隔離位置。

　　按上述進入運行位置的操作，倒序操作。

　　Ø 觀察位置指示器。

　　Ø 將手車從試驗/隔離位置移到維修小車上.

　　Ø 打開斷路器室的門。

　　Ø 拔起控制線插頭，將其鎖定在存放位置(就在手車上)。

　　Ø 將維修小車推到開關柜正面，通過小車高度調節器調整工作臺的高度，讓其

　　定位銷對準柜前的定位孔之后，再將小車往前一推，使定位銷順利插入定位孔，維修小車通過鎖鍵與開關柜鎖定。

　　Ø 向內側壓滑動把手，解除手車與開關柜的聯鎖，將手車拉到維修小車上。松開

　　滑動把手，將手車鎖定在工作臺上。

　　Ø 操作鎖鍵釋放杠桿，將維修小車從開關柜移開。

　　Ø 將手車從維修小車上移到開關柜內(試驗/隔離位置)。

　　Ø 按將手車從試驗/隔離位置移到維修小車上的操作順序，倒序操作。

　　6.2.2斷路器(圖6/1)

　　詳細的操作說明見斷路器操作說明書。

　　彈簧儲能

　　Ø 對配有儲能電動機的斷路器，儲能自動完成。若儲能電動機損壞，則應手動儲能。

　　Ø 對配有手動儲能機構的斷路器，將儲能杠桿插入插口，反復上下運動，直至指示出已能儲能狀況(約25次)。達到儲能狀況時，儲能機構自動脫扣，儲能杠桿的進一步運動就無效。

　　斷路器的分閘和合閘

　　操作就地或遠方控制按鈕，觀察開關分合閘狀態指示器，斷路器每操作一個循環，操作次數計數器就自動加1。

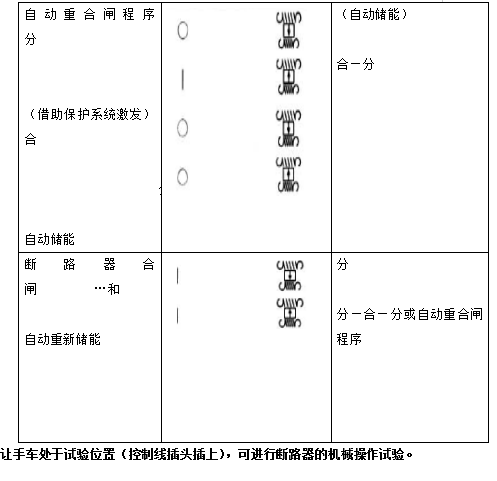

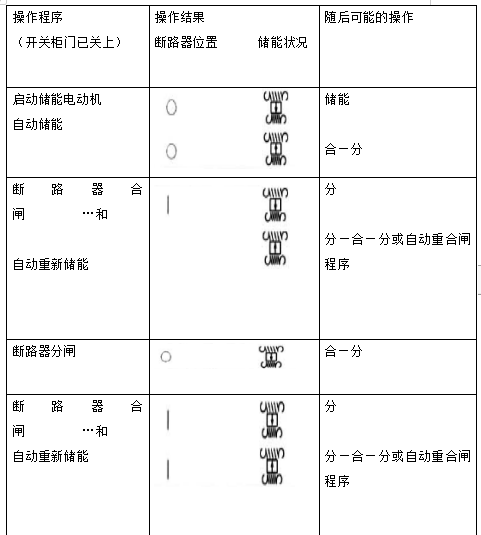

　　操作程序和儲能狀況的對應關系見表2和表3。

　　儲能狀況指示器圖例

　　



　　未儲能 已儲能

　　6.2.3接地開關(圖6/1)

　　接地開關有一個快速合閘機構。

　　僅當手車處于試驗/隔離位置時，接地開關才能操作。開關柜門關閉且當閉鎖狀態解除后，才允許關合接地開關。

　　手動分閘和合閘

　　Ø 將滑板壓至接地開關操作孔底部。(如果接地開關處于合閘位置，它已處于此位置)

　　Ø 插入接地開關操作桿。

　　Ø 順時針方向轉動曲柄，關合接地開關;反時針方向轉動曲柄，斷開接地開關。轉動角度約為180°,轉動時動作應連貫。

　　Ø 觀察接地開關的機械/電氣的位置指示。

　　Ø 取下曲柄，接地開關關合時，滑板保留在打開位置。

　　6.2.4電纜室門

　　電纜室門若裝有機械或電氣強制閉鎖裝置，僅當接地開關合閘時，電纜室門才允許被打開，且只有關閉電纜門后，接地開關才允許被分閘。

　　操作步驟如下：

　　1. 將斷路器手車移至試驗位置或移出柜外。

　　2. 操作接地開關至合閘位置。

　　3. 用專用鑰匙松開電纜室門鎖，打開電纜室門。

　　4. 完成檢修后，關閉電纜室門。

　　5. 操作接地開關至分閘位置。

　　6. 將斷路手車推至試驗或工作位置。

　　6.2.5電氣/機械的指示/監控(圖6/1)

　　開關柜運行時，應觀察二次區域內的所有的運行數據和狀態指示，警惕任何異常情況。

　　



　　圖6/1 斷路器的手動機構

　　10.1滑動手把10.10機構的操作次數

　　10.5控制線插座10.11機械的開關位置指示器

　　10.6控制線插頭 10.12儲能杠桿(僅手動機構需要)

　　10.7機械的ON按鈕 13.1絲桿機構手柄插口

　　10.8儲能狀況指示器22接地開關操動機構

　　10.9機械的OFF按鈕

　　7維護

　　7.1 概述

　　維護工作的作用時保持開關柜無故障運行，并達到盡可能長的使用壽命。要做下列緊密相關的工作。

　　檢查——實際運行狀況的確認

　　保養——保持規定運行狀況的措施

　　修理——恢復規定運行狀況的措施。

　　注意：

　　維護工作只能由訓練有素的專職人員執行。他們通曉開關柜，重視IEC和其他技術機構規定的相關的安全規程及其他重要導則。當開關柜需要維修時，最好叫我們公司的服務人員來做協助處理。

　　某些設備/元件(如磨損件)的檢查和保養間隔(維護周期)取決于運行時間的長短，操作頻繁程度和短路故障開斷次數等。其他一些部件的維護周期則取決于具體場合的工作方式，負荷程度和環境影響(包括污染和腐蝕性空氣)。

　　在具體場合下，必須遵守本說明書和所配置的斷路器和負荷開關的操作指南：

　　如果需要，可從開關柜技術資料中獲得更詳細的資料(如特殊工作條件)。

　　7.2檢查和保養

　　根據運行條件和現場環境，每2至5年應對開關柜進行一次檢查和保養。

　　檢查工作應包括(但不限于)下列內容：

　　Ø 根據IEC和其他機構規定的安全規程，隔離要進行工作的區域，并保證電源不會被重新接通。

　　Ø 檢查開關裝置、控制、聯鎖、保護、信號和其他裝置的功能。

　　Ø 檢查隔離觸頭的表面狀況，移去手車、支起活門，目測檢查觸頭。若其表面的鍍銀層，磨損到露出銅，或表面嚴重腐蝕、出現損傷或過熱(表面變色)痕跡，則更換觸頭。

　　Ø 檢查開關的附件和輔助設備，也要檢查絕緣保護板，它們應保持干燥和清潔。

　　Ø 在運行電壓下，設備表面不允許出現外部放電現象。這可以根據噪聲、異味和輝光等現象來判斷。

　　基本的保養和檢查是必要做的工作，主要包括如下內容：

　　Ø 發現裝置骯臟(若在熱帶氣候中，鹽、霉菌、昆蟲、凝露都可能引起污染)時，仔細擦拭設備，特別是絕緣材料表面。用干燥的軟布擦去附著力不大的灰塵。用軟布浸輕度堿性的家用清潔劑，擦去粘性/油脂性贓物，然后用清水擦干凈，再干燥。對絕緣材料和嚴重污染的元件，用無鹵清潔劑。為安全起見,應遵守制造廠的使用說明和我們公司的相關指南。

　　* 嚴禁使用三氯乙烷、三氯乙烯或四氯化碳!

　　Ø 如果出現外部放電現象，在放電表面涂一層硅脂膜作為臨時修補，常常是有效的。關于此類問題的永久性解決方法，建議向本公司咨詢。

　　Ø 檢查母線和接地系統的螺栓聯接是否擰緊，隔離觸頭系統的功能是否正確。

　　Ø 手車插入系統的機構和接觸點的潤滑不足或潤滑消失時，應加潤滑劑。

　　Ø 給開關柜內的滑動部分和軸承表面(如活門、聯鎖和導向系統、絲桿機構和手車滾輪等)上油?；蚯鍧嵭枭嫌偷牡胤?，涂潤滑劑。

　　Ø 遵守具體的開關裝置說明書中的維護指導。

　　7.3修理

　　7.3.1一般性修理

　　Ø 發現缺陷后立即修理。

　　Ø 用機械方法(如銅刷)徹底清除鋼板和其他鋼質部件上的油漆損傷區域的鐵銹，輕輕研 磨油漆層周圍并除去油污，然后立即涂上防銹底漆，待底漆干后涂上面漆。只能使用相容的油漆。

　　Ø 用銅刷清除鍍鋅或鍍鉻的功能元件表面的白色銹斑，用干燥、清潔、不掉絲的軟布擦去銹斑微粒，安裝到位后除油污，立即涂上底漆，干后涂面漆。

　　Ø 移動和轉動部件(如轉軸和聯桿)不能涂漆，但要均勻地涂潤滑劑。

　　7.3.2更換元件

　　元件的更換請與公司聯系，根據具體情況處理。

　　7.4 備件

　　備件，有一份全面的備件清單。采購備件時，應注明相應的開關柜或斷路器的規格。

　　表2 操作程序與儲能狀況的對應關系

　　配電動儲能機構的斷路器，手車在運行位置
